「視神経は一本の神経」というイメージのままでは、AIONと圧迫性視神経症、外傷性視神経症、視神経鞘髄膜腫の見え方の違いが説明できません。実際の視神経は、眼内・眼窩内・管内・頭蓋内の4区分で、長さも血流支配も圧環境も大きく異なります。この差を先に押さえておくと、症候からの局在診断と画像評価の方針が一気に楽になります。
この記事で押さえたいこと
- 視神経は4区分に分けて考える。長さ、血流、圧環境がそれぞれ違う。
- 視神経乳頭（ONH）は篩状板を境に「圧と血流の遷移帯」になっている。
- 血流支配はCRA、短後毛様体動脈、眼動脈の pial network、ICA系で部位ごとに変わる。
- 視神経鞘のくも膜下腔は頭蓋内と連続しており、乳頭浮腫の解剖学的基盤になる。
- Wilbrand’s knee は Horton 1997 以降 artifact 説が主流だが、junctional scotoma 自体は実在する。
視神経の成り立ち
視神経は厳密には末梢神経ではなく、中枢神経系の一部です。発生学的には視柄（optic stalk）から形成され、網膜神経節細胞（RGC）の軸索が眼から脳へ向かう導通路になります。乏突起膠細胞（オリゴデンドロサイト）は視交叉側から眼方向へ移動して髄鞘化を進め、通常は篩状板で止まるのが特徴です。約0.5〜1%程度の頻度で乏突起膠細胞が眼内へ入り込み、網膜神経線維層の髄鞘化（myelinated nerve fibers）として観察されます。
成人の視神経は全長およそ40〜50 mm。眼内側は約2 mmの直径ですが、篩状板を出た直後から髄鞘が加わるため、眼窩内では3〜4 mmまで太くなります。この太さの違いだけでも、「篩状板の前後で物が変わる」イメージが掴めます。
4つの区分で整理する

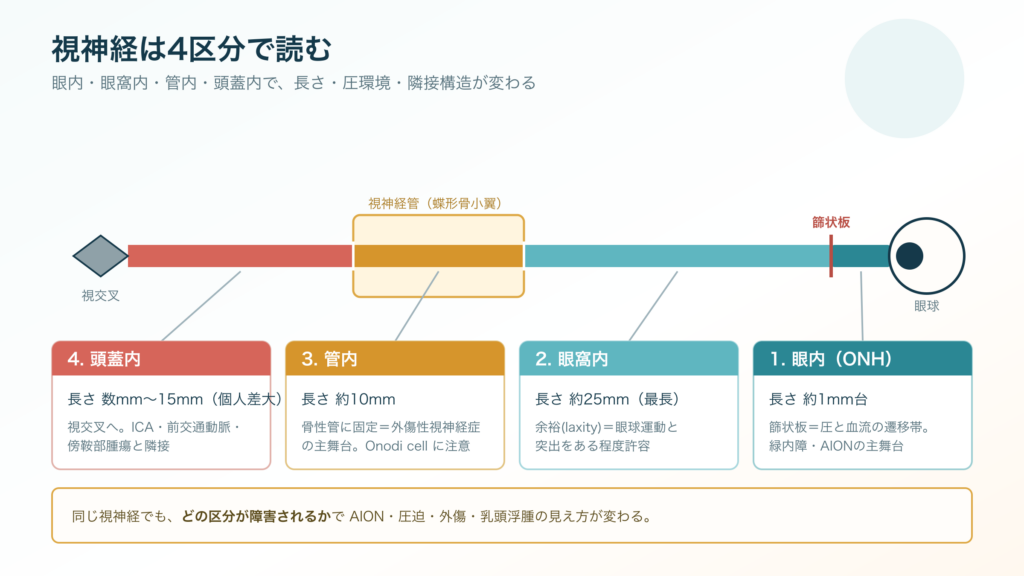

図1: 視神経は、眼内・眼窩内・管内・頭蓋内の4区分で長さ、圧環境、隣接構造が変わる。模式図であり、実際の走行や長さには個人差があります。
1) 眼内部（intraocular segment）= 視神経乳頭（ONH）
長さは強膜の厚みに収まる範囲で、ここはRGC軸索が眼内圧から眼外圧への遷移点を通過する場所です。線維は90度近く方向を変え、篩状板の小孔（200〜300個程度）を通り抜けて後方へ抜けていきます。プレラミナー部にはミトコンドリアが豊富に集積しており、無髄区間ゆえのエネルギー需要に対応していると考えられています。
| サブ領域 | 位置関係 | 臨床的意味 |
|---|---|---|
| プレラミナー部 | 篩状板の前 | 眼内圧の影響を強く受ける |
| ラミナー部 | 篩状板そのもの | 緑内障の構造的脆弱点 |
| レトロラミナー部 | 篩状板の後 | 髄鞘化が始まる |
緑内障の理解では、眼圧と頭蓋内圧の差（translaminar pressure gradient）が篩状板にかかっていることを知っておくと、IIHや低脳圧との関連の議論も読みやすくなります。
2) 眼窩内部（intraorbital segment）
長さおよそ25 mm。眼球から眼窩尖までの距離より長いことが重要で、ゆるんだ余裕（laxity）があるからこそ眼球は自由に動けます。教科書記載では約7〜9 mm程度の眼球突出にも牽引を起こしにくい余裕があるとされており、甲状腺眼症や眼窩腫瘍で「ある程度突出しても視神経牽引にならない」背景はここにあります。
眼窩尖部では、眼動脈は視神経の下外側を走り、動眼神経下枝・外転神経・毛様体神経節などが視神経の外側に並びます。眼窩尖部の小さな病変が複数の神経を一気に巻き込む「orbital apex syndrome」を理解するときの解剖学的根拠になります。
3) 管内部（intracanalicular / intraosseous segment）
蝶形骨小翼で形成される視神経管に通された約10 mmの区間です。ここは骨性管の中にぴったり固定された区間で、頭部の前頭側頭領域への打撃で衝撃が伝わりやすく、外傷性視神経症（TON: traumatic optic neuropathy）、とくに間接型の主舞台になります。一見軽い頭部外傷でも視機能低下を来しうるのは、この解剖学的な拘束が背景にあります。
管の上方は前頭葉、内側は蝶形骨洞・後部篩骨洞と接します。骨壁の薄い部位や骨欠損があると、副鼻腔感染が視神経へ及ぶ経路にもなります。特に後部篩骨洞が視神経管の外上方へ発育する視神経篩骨蜂巣（Onodi cell）がある場合、副鼻腔炎の波及や内視鏡下副鼻腔手術時の損傷リスクになるため、冠状断CTで位置関係を確認します。
4) 頭蓋内部（intracranial segment）
長さはおよそ数mm〜15 mm程度と大きな個人差があるのが特徴です。視交叉に至るまでに、内頸動脈は外側、前大脳動脈・前交通動脈は上方、嗅索は上前方に位置します。傍鞍部腫瘍、内頸動脈瘤、前交通動脈瘤などとの位置関係がそのまま圧迫様式を決めます。
血流支配は部位で大きく変わる
視神経の血流を「眼動脈一本」で済ませてしまうと、AION・PION・後部視神経症・圧迫性視神経症の症候差が理解できません。4区分それぞれの主要供給源を分けて覚えるのが実用的です。

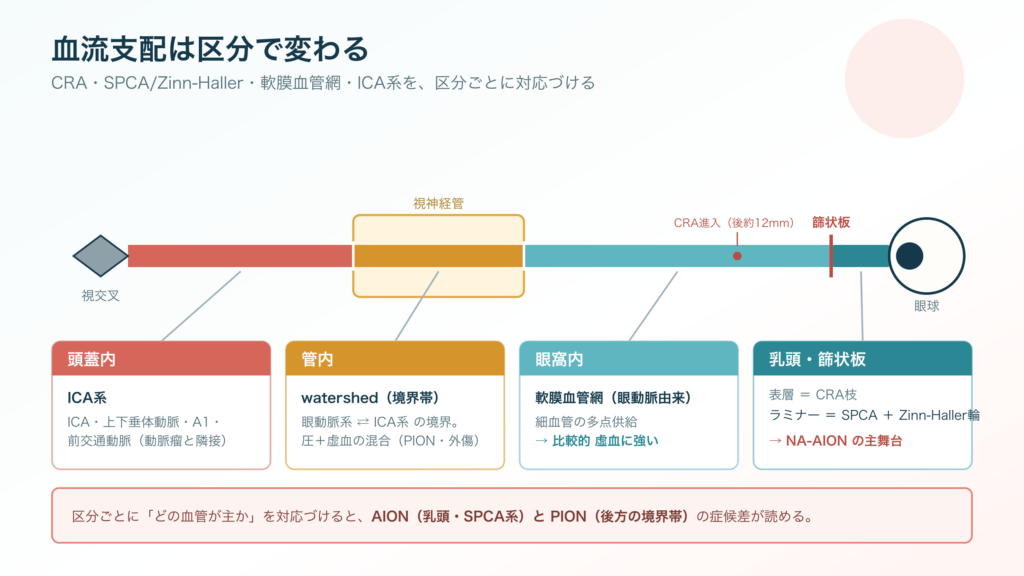

図2: 視神経の血流供給は、乳頭周囲のCRA/SPCA、眼窩内の軟膜血管網、管内から頭蓋内にかけてのICA系で重みが変わる。模式図であり、血管走行や供給域には個人差があります。
| 区分 | 主な血流供給 | 臨床上の意味 |
|---|---|---|
| 乳頭表層 | 中心網膜動脈（CRA）の枝 | 乳頭表面の所見、CRAO で乳頭が比較的保たれる説明 |
| プレラミナー | 短後毛様体動脈（SPCA）→ 脈絡膜経由 | 脈絡膜灌流障害が乳頭にも波及しうる |
| ラミナー | SPCA・Zinn-Haller 動脈輪 | NA-AION の主舞台、watershed の概念 |
| レトロラミナー〜眼窩内 | 軟膜血管網（眼動脈由来） | 比較的虚血に強い |
| 管内 | 眼動脈と ICA 由来の watershed | 圧と虚血の混合病態、外傷性視神経症 |
| 頭蓋内 | ICA、上下垂体動脈、A1、前交通動脈 | 動脈瘤・腫瘍と隣接 |
この血流支配の大枠は、Walsh & Hoyt/Gray’s Anatomy の解剖記載と、AIONに関する Hayreh の整理を土台にしています。
Zinn-Haller 動脈輪と AION
Zinn-Haller 動脈輪は、4〜8本のSPCAから血液を受けて視神経周囲をリング状に取り巻きますが、必ずしも完全な輪を作らず、機能的なwatershedゾーンを形成します。NA-AIONで部分的・象限的な視野欠損が説明される背景の一つです。GCA関連のA-AIONでは、SPCAの炎症性閉塞が前提となるため、Zinn-Haller輪レベルの全体的虚血が起こりやすいというイメージが結びつきます。
眼窩内が比較的虚血に強い理由
眼窩内視神経は軟膜（pia mater）から伸びる細かい血管が結合織中隔（septae）に入り込んで栄養しており、いわば多点供給になっています。中心網膜動脈はおよそ眼球後12 mm付近で視神経に進入し、これ以降は視神経内を前進してCRAとして網膜へ届きます。この「外側からの多点供給」と「内部の縦走」の組み合わせが、眼窩内区間の虚血耐性を高めていると理解できます。
管内と頭蓋内の border zone
管内部は前方から眼動脈系、後方からICA・上下垂体動脈系のwatershedにあり、ここで起こる虚血はPIONの一形態として議論されます。頭蓋内部はICAだけでなく前交通動脈系からも供給を受けるため、動脈瘤手術や血管攣縮の影響で視神経が二次的に侵されることがあります。
視神経鞘とくも膜下腔
視神経は脳の延長として、硬膜・くも膜・軟膜の3層に包まれています。重要なのは、眼窩内・管内のくも膜下腔が頭蓋内と連続している点です。perineural subarachnoid space に保持される髄液は約 0.1 mL ですが、頭蓋内圧の変化がここを通じて視神経乳頭まで伝わるため、乳頭浮腫の解剖学的基盤になります。
| 構造 | 範囲 | 臨床的接続 |
|---|---|---|
| 硬膜 | 眼球付近から眼窩尖、視神経管内、頭蓋内まで連続 | optic nerve sheath meningioma の発生母地 |
| くも膜 | 視神経全長を取り囲む | くも膜下腔は頭蓋内と交通 |
| 軟膜 | 視神経表面に密着 | 血管が直接視神経内へ入る経路 |
頭蓋内では視神経は硬膜外に出るため、頭蓋内部のみ軟膜のみで覆われる短い区間が生じます。視神経鞘エコー（ONSD: optic nerve sheath diameter）が頭蓋内圧の評価に使われる根拠も、この連続性に由来します。
RGC軸索と Wilbrand’s knee の現在の理解
成人の視神経には平均およそ120万本のRGC軸索が走行し、軸索径には大細胞系（M）由来の太いもの（約 1.5 µm）と小細胞系（P）由来の細いもの（約 0.7 µm）の二峰性ピークがあります。これが視機能の並列処理（運動視 vs 形・色覚）の解剖学的裏付けです。
⚠️ かつて「下鼻側網膜線維は視交叉前角で対側視神経へ少し前方に回り込む（Wilbrand’s knee）」と教えられてきました。Horton のサルを用いた研究以降、Wilbrand’s knee は長期間の片眼摘出後に視神経萎縮の二次変化として作られたアーチファクトとする理解が主流です。一方で、junctional scotoma（病側の中心視と対側の上耳側視野欠損の組み合わせ）という現象自体は臨床的に実在するため、「knee は怪しいが、junctional scotoma は実在する」という整理が実務的です。
視神経の各部位と病態の対応
ここまでを踏まえると、症候から局在を逆算する道筋が短くなります。
| 主たる症候 | 想定区分 | 想定病態の例 |
|---|---|---|
| 急性視力低下 + 乳頭浮腫 + 高齢 | 眼内（乳頭）+ SPCA系 | NA-AION、A-AION |
| 急性視力低下 + 乳頭正常 + 後頭部痛 | 後部（眼窩内〜管内〜頭蓋内） | PION、虚血、炎症 |
| 緩徐進行視力低下 + 視神経萎縮 | 眼窩内〜管内〜頭蓋内 | 圧迫（鞘髄膜腫、グリオーマ、傍鞍部腫瘍） |
| 軽微な頭部外傷後の急性視力低下 | 管内 | 外傷性視神経症（視神経管骨折など） |
| 慢性乳頭浮腫 + 頭痛 + 一過性視覚障害 | 眼内 + くも膜下腔連続性 | IIH、二次性頭蓋内圧亢進 |
| 視交叉症候（両耳側半盲、junctional scotoma） | 頭蓋内 + 視交叉 | 下垂体腺腫、頭蓋咽頭腫、動脈瘤 |
「視神経」を一括りにせず、どの区分がどう壊れているかを立てれば、画像オーダー（MRI orbit + MRI brain、sella protocol、薄切面、脂肪抑制、造影）も自然と決まります。
実務上の補足
- 視神経乳頭の見え方（cup-to-disc 比）と強膜輪の大きさには相関がある。小さい強膜輪（small disc, “disc at risk”）はNA-AIONの素地になることが知られている。
- 視神経各区分の長さ・血流支配・神経軸の太さは個人差が大きい。症候の重さと画像所見が一致しないときは、血流支配のバリエーション（Zinn-Haller輪の不完全性、SPCAの数）も念頭に置く。
- 頭蓋内部の長さ（数mm〜15 mm程度）の個人差は、傍鞍部病変での視交叉症候の出方にも影響しうる。
- 乳頭浮腫を見たら、篩状板の前後でどちらが「主」かを意識する習慣をつけると、IIH・視神経炎・乳頭結節・偽乳頭浮腫の鑑別が体系化しやすい。
- Onodi cell が疑われる場合、副鼻腔炎の波及や手術時損傷のリスクを見落とさないため、冠状断CTで視神経管との位置関係を確認する。
- 外傷性視神経症では、ステロイド大量療法や視神経管開放術を一律の標準治療として前提にせず、視機能、骨折、圧迫、合併損傷を踏まえて慎重に判断する。
- 慢性乳頭浮腫では IIH だけでなく、静脈洞血栓症などの二次性頭蓋内圧亢進も除外する。
まとめ
- 視神経は眼内・眼窩内・管内・頭蓋内の4区分で、長さ・血流・圧環境が異なる。
- 乳頭（ONH）は篩状板を境にした圧と血流の遷移帯であり、緑内障とAIONの主舞台になる。
- 血流支配は部位で変わる。CRA、SPCA + Zinn-Haller輪、軟膜血管網、ICA系を区分ごとに対応づけると、症候差が読める。
- 眼窩内の余裕（25 mm の laxity）は眼球運動と proptosis 許容に寄与し、管内の拘束は外傷性視神経症の素地になる。
- 視神経鞘くも膜下腔は頭蓋内と連続し、乳頭浮腫とONSDの解剖学的基盤になる。
- Wilbrand’s knee は Horton 1997 以降 artifact 説が主流だが、junctional scotoma 自体は実在する症候として残る。
視神経を「4区分 + 血流 + 鞘」の3点で整理しておくと、症候からの局在診断と画像オーダーが一段ロジカルになります。次の症候別記事（AION、視神経炎、圧迫性視神経症）は、この土台の上に重ねていきます。
参考文献・参考資料
- Rizzo JF III. Embryology, Anatomy, and Physiology of the Afferent Visual Pathway. In: Walsh & Hoyt’s Clinical Neuro-Ophthalmology. 6th ed. Chapter 1.
- Standring S, ed. Gray’s Anatomy: The Anatomical Basis of Clinical Practice. 42nd ed. Elsevier; 2020.
- Liu GT, Volpe NJ, Galetta SL. Liu, Volpe, and Galetta’s Neuro-Ophthalmology: Diagnosis and Management. 3rd ed. Elsevier; 2019.
- Hayreh SS. Anterior ischemic optic neuropathy. Differentiation of arteritic from non-arteritic type and its management. Eye (Lond). 1990;4(Pt 1):25-41.
- Horton JC. Wilbrand’s knee of the primate optic chiasm is an artefact of monocular enucleation. Trans Am Ophthalmol Soc. 1997;95:579-609. PMID: 9440188
- Yu-Wai-Man P. Traumatic optic neuropathy – Clinical features and management issues. Taiwan J Ophthalmol. 2015;5(1):3-8. doi:10.1016/j.tjo.2015.01.003
